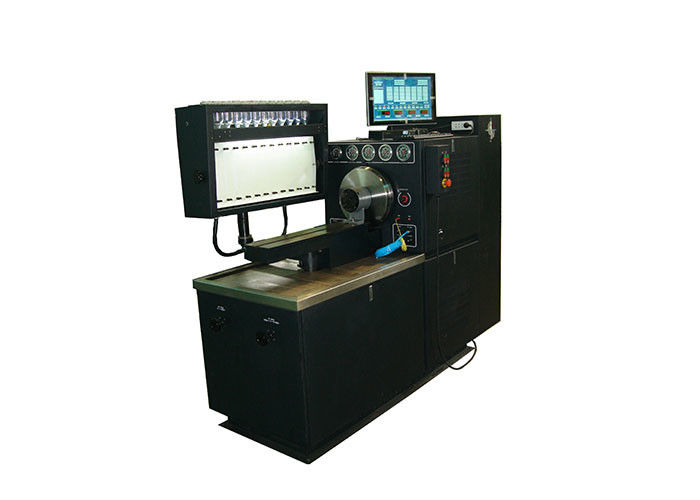

12 กระบอก ADM720 Mechanical Fuel Pump Test Bench สําหรับการทดสอบปั๊มที่แตกต่างกัน

 ADM720 Mechanical Fuel Pump Test bench สําหรับการทดสอบปั๊มหลากหลาย

คําอธิบาย:

5.5KW/7.5KW/11KW/15KW/18.5 KW/22KW (25HP) แอคมอเตอร์มอร์คสูง

พีซีอุตสาหกรรมพัดลมด้วยระบบปฏิบัติการ Windows TM โปรเฟชั่นแนลบูรณาการ 15' XGA 450 nits TFT-LCDแสงอาทิตย์อ่าน (เพื่อการอ่านง่าย)

การเชื่อมต่อ Anti Backlash

จําหน่ายไฟฟ้าแบบ DC สองสาย 12-24 โวลต์ 3 แอมเปอร์

ความดันระยะที่ 80 บาร์

ระบบควบคุมอุณหภูมิน้ํามันแบบอัตโนมัติ

ระบบขับเคลื่อนตรง- DDS

น้ํามันปั๊มปั๊มปั่นแรง 30 Bar

เครื่องวัดความเร็วแบบแอนาล็อก สําหรับควบคุมความเร็วด้วยมือ

ระบบควบคุมความเร็วดิจิทัล ให้การควบคุมความเร็วที่เรียบร้อยระหว่าง 0-4000 รอบ/นาที ผ่านปุ่มควบคุมความเร็วแม่นยําหลายรอบ

การจัดการระบบฐานข้อมูลสําหรับแผนการทดสอบ/บันทึกลูกค้า

12 ซิลินเดอร์ ขนาดต่ํา / ขนาดสูงกระจกอ่านการส่งสําหรับการทํางานง่าย

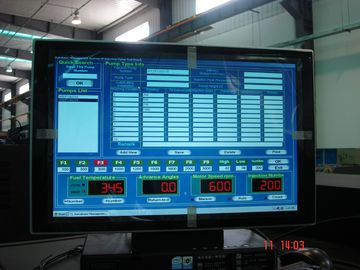

การแสดงลักษณะหลักของพารามิเตอร์การทํางานของเตียงทดสอบผ่าน TFT/LCD 15'

ระบบการตอบสนองอิเล็กทรอนิกส์ป้องกันการเปลี่ยนแปลงความเร็วในความแตกต่างของภาระโดยการติดตามความสัมพันธ์ของความเร็วและภาระตลอดเวลาการทํางานทั้งหมด

อินเนอร์เซียล้อบินที่ใหญ่กว่า ให้การควบคุมความเร็วที่มั่นคงมากขึ้น

คอนโซลวัดใหม่ที่มีแกนการเคลื่อนไหวสองแกน

แผ่นควบคุมใหม่ให้บริการที่สะดวกต่อผู้ใช้

แพ็คเกจอุปกรณ์เสริมมาตรฐานที่มีเครื่องมือดี สําหรับปั๊มหมุนและปั๊มในสายที่ทั่วไป

ดีไซน์ใหม่ที่ซอฟิสติก

ADM720 จะสร้างภาพใหม่ของโรงงานของคุณ ด้วยการออกแบบและสีสันของมัน และให้คุณบริการที่ดีที่สุด สภาพแวดล้อมที่เป็นมิตรและออกแบบ ergonomically

การเชื่อมต่อกันการตอบโต้กลับ

การเชื่อมต่อ Anti-Backlash รับประกันความปลอดภัยของผู้ประกอบการเตียงทดสอบด้วยการออกแบบที่ทนทานและแข็งแรง และให้การทดสอบที่น่าเชื่อถือของปั๊มฉีดน้ํามันแรงดันสูงเทคโนโลยีใหม่

หมุนยาง

ติดตั้งโดยตรงบนแกนมอเตอร์และความอ่อนแอ 1,0 กิโลกรัม 2 ให้การขับเคลื่อนเรียบร้อยของแม้แต่โปรไฟล์แคมที่แข็งแกร่งที่สุด และดูดซึมแรงกระแทกของปั๊มใหม่ผลการทดสอบที่ได้รับจึงมีความน่าเชื่อถือและแม่นยํามากกว่ามากเมื่อเปรียบเทียบกับระบบขับเคลื่อนล้อยางขนาดเล็ก.

รายละเอียดทางเทคนิค:

1พลังงานของมอเตอร์:5.5,7.5,11,15,18.5,22kw

2. ความดันไฟฟ้า:415,380220 วอลต์

3ความถี่ของไฟฟ้า: 50/60 HZ

4ระดับการป้องกัน: IP54

5ระยะความเร็ว: 0-4000 รอบ / นาที

6ระยะการตั้งค่าคอนเตอร์: 0-9999

7ระยะการตั้งค่าอุณหภูมิ: 0-80

8. ความสูงกลางของแกนขับ: 125 มม.

9พลังงานแบบ DC:12/24V

10. กว้างของเครื่องเชื่อมการขับเคลื่อน:120mm

11ท่อวัด:45ml,150ml,260ml ((ไม่จํากัด)

12จํานวนกระบอกวัด:12

13. ปั๊มปั่นน้ํามัน: 10 ลิตร/นาที

14. ความดันของน้ํามัน: ความดันสูง:0-40bar;ความดันต่ํา:0-4bar

15ขนาดถังน้ํามัน: 60L

16. เครื่องวัดความดัน: ความดันต่ํา: 0-6bar; ความดันสูง: 0-60bar; ความดันภายใน: 0-16bar; ความดันระยะว่าง: -1-2.5bar; เครื่องวัดน้ํามัน: 0-10bar

17พลังงานความร้อน: 2kW

18ระยะที่ควบคุมอุณหภูมิ: 40±2oC

19ขนาด:2000*1060*1800 มิลลิเมตร

20น้ําหนัก: 950 กิโลกรัม

หน้าที่

1. น้ํามันส่งของกล่องแต่ละในความเร็วใด ๆ สามารถทดสอบ

2ความเร็ว, อุณหภูมิ, เคาน์เตอร์, ความดัน, Rack เมตรสามารถแสดงบนคอมพิวเตอร์ของเตียงทดสอบ

3. สามารถแสดงเส้นโค้งการเดินทาง Rack

4. มอนิเตอร์ LCD

5. ดําเนินโดยตรงโดยมอเตอร์ ปรับความถี่ความถี่ปรับความเร็ว

6. การตรวจสอบสถิติในเวลาในการจัดส่งของกล่องแต่ละกล่อง

7. การตรวจสอบผลการทํางานของกลไก

8. การตรวจสอบผลการทํางานของซอลีนอยด์แวลล์ของปั๊ม VE

9. การตรวจสอบผลการทํางานของกองทัพอัดลม

10การตรวจสอบผลการทํางานของเครื่องปรับความดัน

11. น้ํามันกลับมาปริมาณของปั๊มกระจาย

12การตรวจสอบความดันภายในของปั๊ม VE

13. ตรวจสอบการทํางานของแรงดันลบของรัฐวิสาหกรรมลม

14. การตรวจสอบผลการปิดตัวปั๊ม

ข้อดีทางการแข่งขัน

ข้อดีที่มีช่วงของความเร็วในการปรับ, ความเร็วคงที่, ทอร์คใหญ่, การทํางานง่ายและอื่น ๆ

อุปกรณ์เสริมสําหรับเตียงทดสอบ(47PCS)

ภาพ:
